ソニーα99をM-GENでディザリングしたい(3)はんだごてを握る

「はんだごてなら、どっかにあったはず」とおもちゃ箱をひっくり返してみた。誰が使っていたのか分からないけど、案の定、はんだごてが出てきた。「グット」というブランドで、100V23Wって書いてある。「高温注意」の警告がビビらせる。

YouTubeではんだごての使い方動画を見ていたら、40Wくらいがいいって言ってた。こやつは23Wだけど使えるのかな?

はんだがなかったので、秋葉原に行って買ってきた。わざわざ秋葉原に行かなくても売ってるだろうけど、久しぶりに街をのぞきたくなった。電子部品屋さんに寄った。リュックを背中に背負ったまま、狭い店内を60代前後くらいのおじさんたちが物色してた。秋葉原って感じだね。私は、はんだとmoritoさんの教えに従って三極の3.5mmプラグ(300円)を買っておいた。ラズベリーパイの方にも目が行ってしまったよ。

でだ。作業開始。はんだごての先っちょに、はんだを当てても溶けないぞ。ちょっと上あたりにはんだを乗せたら玉になった。先が思いやられる。

ばらしたコントローラーから出てきた線は3本。赤、白、黒だ。秋葉原で買ってきたプラグにつなぐことにする。

プラグ側のピンアサインはこんな感じ。

試行錯誤して、コントローラーから出てきた線の色について、白がGND、赤がShutter、黒がFocusに対応すると判明。

はんだ付けする。う、あ、うお、あつっなどと、格闘の末、はんだ付けができた。作業中の写真はありません~

M-GENとα99を接続して、Exposure から撮影枚数、待ち時間、ミラー設定、露出時間を設定して、Startを押したら、うまく行った! プラグのカバーを戻して、再度、Start。シャッターが切れない。カバーを触ったらシャッターが切れる。どういうこと? 明らかに接触不良だよね。早々に諦めた…orz

次、当初の計画に戻る。「これでは細すぎる」のプラグとコントローラー(電子レリーズ)から出てきた線をつなぐことにした。「これでは細すぎる」の3本の線がどれに対応しているか分からないので、これまた試行錯誤。銅色がGND、赤がシャッター、緑がフォーカスと判明した。一応、収縮チューブを線に通してからはんだ付け。

今度は、なんとなくコツが分かってきた。はんだで熱したら、赤や緑の色がなくなって、銅色になった。被覆が溶けたんだと思う。3本とも作業が終わったので、テスト。うまくいった! 収縮チューブで短絡しないようにしたけど、コードが露出したままなので、黒いガムテープでぐるぐる巻にしてやった。この状態でも、シャッターが切れてる!

どんなケーブルができたか?

でろん!でろん!

実は、プラグのカバーは外し忘れなのだが、ぐるぐる巻よりきれいだから許す。隠しきれない部分は、ぐるぐる巻が露出したまま。格好悪いなぁ。太いサイズの収縮チューブも買っておけばよかった。

プログラムも動けばいいのと同じで、ケーブルだって動けばいいさ。α99でディザリングができるなんて夢みたい。moritoさん、カメラde遊ingさん、あぷらなーとさんのご指導のおかげで、なんとか8合目まで来ましたよ。先生3人に付いてもらってるって、すごい贅沢な話だな。ありがとうございます。

あとは実戦に投入するだけだ。しかし、もう、肩が凝ってしまったよ(汗)

ソニーα99をM-GENでディザリングしたい(1)まずはパーツ集め
パソコンいらずのオートガイダー「M-GEN」を使って、α99をディザリングしてみたい。これまでキヤノ...
ソニーα99をM-GENでディザリングしたい(2)これでは細すぎる
3.5mm ステレオミニプラグケーブル 0.3mを注文したのだが、なかなか届かない。遅すぎやしないか...

『ソニーα99をM-GENでディザリングしたい(3)はんだごてを握る』へのコメント

  1. 名前:けむけむ 投稿日:2018/10/07(日) 04:39:36 ID:37ebe9b81 返信

    素晴らしい!
    半田デビューおめでとうございます。
    私のコテは、今だAmazon箱に入ったままです(使う機会消失)

    • 名前:にゃあ 投稿日:2018/10/07(日) 10:37:37 ID:4f508b3e0 返信

      けむけむさん、ありがとうございます。私も次に使う機会があるかどうか、分かりませんが、ハードが操れるようになったら、楽しいでしょうね!

  2. 名前:カメラde遊ing 投稿日:2018/10/07(日) 05:57:17 ID:8143629fa 返信

    おめでとうございます。
    天文ネタでは全く役には立てませんが、工作関連なら少しだけ・・・。

    半田に関しては更にこんなのがあるといいですよ。
    ・http://www.goot.jp/handakanren/st-11/
     ハンダゴテの台
    ・http://www.goot.jp/handakanren/ts-16/
     部品保持用のピンセット
    いずれもお持ちのハンダゴテのHPから抜粋。

    因みにこういう道具にも沼がありますよ(^^;)

    • 名前:にゃあ 投稿日:2018/10/07(日) 10:45:10 ID:4f508b3e0 返信

      カメラde遊ingさん、ありがとうございます。おかげさまで、くっつきました! コテの台やピンセットはあったらいいなと思いました。今回、針金で台を作って、ニッパーでプラグを留めていたのですが、不安定で不安定で。そのうち、断線もするでしょうから、そのときに揃えてしまうかもです(笑)

  3. 名前:あぷらなーと 投稿日:2018/10/07(日) 11:22:07 ID:7d05e7dd1 返信

    ああ、ついに禁断の半田ごて行きましたかー。
    私も半田付けは苦手な方ですが、必要に迫られる時があるので仕方なくやってます。
    学生時代は頻繁に使っていたのですが・・・ねぇ。
    まずは一山越えられたようでおめでとうございます♪

    • 名前:にゃあ 投稿日:2018/10/07(日) 11:31:55 ID:4f508b3e0 返信

      あぷらなーとさん、ありがとうございます! 苦労したのは、不慣れや手先の不器用さもあるのですが、目が(笑)ハズキルーペ必要ですねぇ(笑)

  4. 名前:オヤジ 投稿日:2018/10/07(日) 13:16:35 ID:4386eefaa 返信

    おめでとうございます。完成ですね。
    オヤジは、20Wと35Wを使い分けてます。
    オヤジも1つだけ幸せな事を。
    リード線を半田づけする時、皮むきが面倒でしょ。
    オヤジは、被覆を剥く所をラジオペンチで掴んで、ラジオペンチから飛び出しているリード線に、確りニッパーを当て、梃子の原理を使うとあら不思議。
    狭いケースの中で線を切って、被覆をはいで半田付けの時とっても便利です。
    腹を数センチ切って、移植手術をする感じですかね。
    小学校3年生で真空管ラジオを作った時からのオヤジ技です。

    • 名前:にゃあ 投稿日:2018/10/07(日) 14:09:31 ID:4f508b3e0 返信

      オヤジさん、あとは撮影中に断線しないかとか心配です(笑)はんだの乗りが悪いのは、クリーニングができてないからっだとか、ちょっとずつ分かってきました。

      裏技のご教示ありがとうございます。ニッパーは力加減を間違えると線を切ってしまいそうで怖いですが、今度やってみます!

  5. 名前:morito 投稿日:2018/10/07(日) 20:46:21 ID:9f5eb5b5b 返信

    おぉぉぉぉぉ! ケーブル完成おめでとうございます。

    半田ってちょっと慣れると 機種にもよりますが自前改造も夢じゃないですよ。

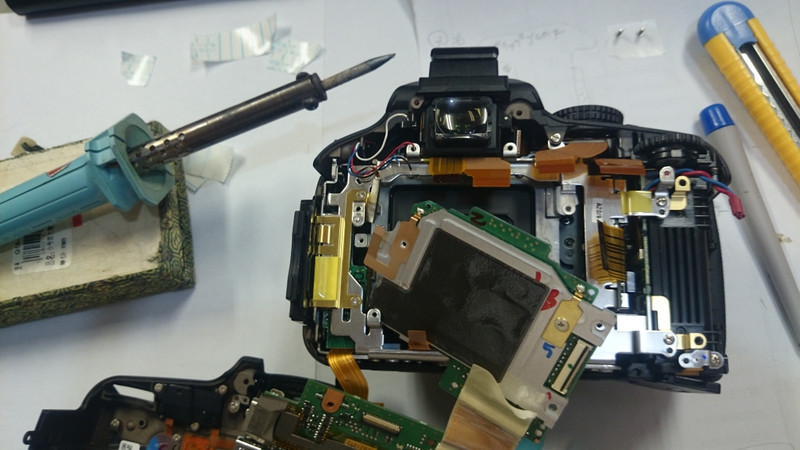

    昔 自前改造した時の画像あったんで、投下! こんな感じです。
