ラズピコで作った天文デジタル時計に少し飽きてきたので、新しいバージョンを組んでみることにした。ラズピコ版は、12星座の絵が変わるようにはしているんだけれど、1年に12回しか変化がない。月齢は毎日変わるのだけれど、変化が小さい。飽きるわけだ。

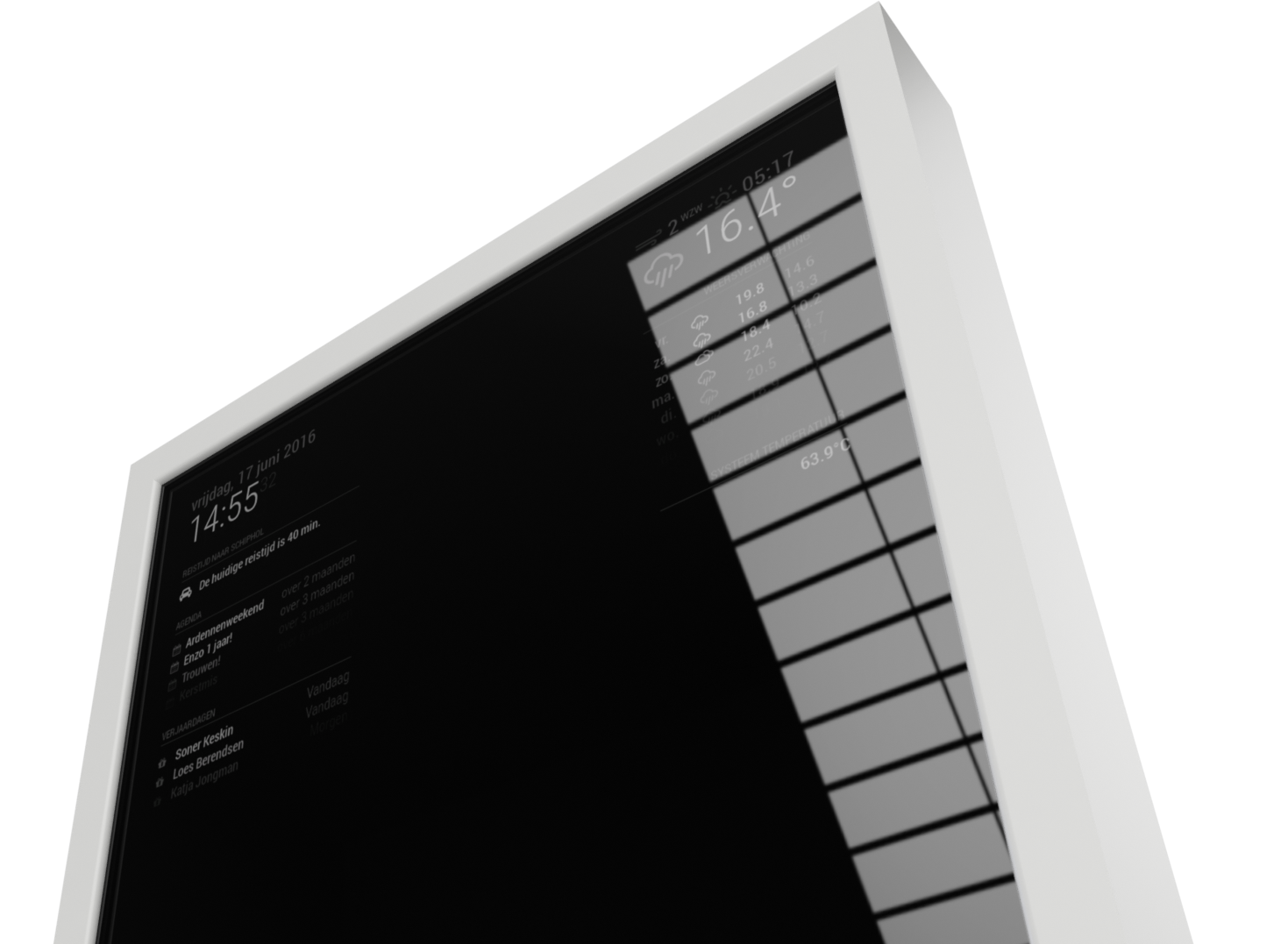

ラズピコで作り直すとすることもできたんだが、メモリやディスプレイ解像度の制約があってリッチな表現ができない。いろいろと探してみると、MagicMirror2という、いわゆるダッシュボードアプリを見つけた。元はハーフミラーに情報を透過させてダッシュボード的に使うためのアプリのよう。
手元には、400 ×1280の7.9インチ静電容量式タッチディスプレイがある。このディスプレイは、PC-8201のようなハンドヘルドを作ってターミナルとして使ってみようと取り置きしていたもの。このディスプレイの背面には、ラズパイを装着できる。これならデジタル時計(=天文ダッシュボード)にぴったりだ。
結果、外観的にはこんなのができた。天気と月齢が確認できるだけじゃなく、ISSのライブ映像が楽しめる。
以下、作業メモ。長文。
MagicMirrorのインストール
SDカードにインストールしたのは、Raspbian GNU/Linux 11 (bullseye)。Bookwormは、依存関係とかありそうで、ちょっと心配。MagicMirrorのインストールに関しては、こちらのブログを多いに参考にさせていただいた。


作業はMacからSSHで。もちろん本番のディスプレイで作業してもOK。手動でも自動でもインストールができるけれど、今回は自動でのインストールを選択。それなりに時間がかかるが、次の一行でnode.jsのセットアップも自動でやってくれるみたいなので楽ちん。
bash -c "$(curl -sL https://raw.githubusercontent.com/sdetweil/MagicMirror_scripts/master/raspberry.sh)"
サンプルに入っているモジュールを非表示にしたいときは、config.jsのなかの非表示にしたいモジュールのたとえばmodule: “newsfeed”, の下あたりに disabled: true, を追加すればOK。
ほかのコンフィグはこちら
天気モジュール
月齢モジュール
git clone https://github.com/EnderFlop/MMM-Moon
YouTubeモジュール
MMM-EmbedYoutubeを使う。ここに何を表示させるかが問題なんだけれど、天文デジタル時計ってことで、国際宇宙ステーションからの眺めをライブ配信しているNASAのチャンネルを選んでみた。モジュールのインストール方法は上と同じ。/modules/に移動して、cloneする。んで、npm install。チャンネルのIDはP9C25Un7xaMで、config.jsに書き込むためのvideo_idにもなる。
当然のことだけれど、夜になると真っ暗。特に海の上は真っ暗。陸上だと、たまに街の光が横切って味わい深い。気になるのは、ISSはいまどこを飛んでいるのかってこと。そんなときは、ISSトラッカーで確認する。
オーストラリアの赤い砂漠、北アメリカの小さな町の明かりなどが確認できた。加えてISSとセンターの会話が聞けたりするのも雰囲気があってよい。古川聡宇宙飛行士の生声も聞けた。
拡張モジュールは、こちらに一覧があるので、好きなものを引っ張ってきたい。
ダッシュボードが完成
ここまで来たら、ダッシュボードらしくなってきた。できたのがこちら。本日の日付、東京の天気、ISSのライブ配信、月齢がひと目で確認できる。下のISS画像は、モザンビークとマダガスカルの間くらいのところ。雲が邪魔。
こちらはオーストラリアの赤い砂漠
ラズピコ版と比較してみる。結構、クールなできあがり。ラズピコ版のほうが8bitっぽくて、これはこれでいいんだけどね。
あと宿題がある。モーションセンサーを使って人がいるときだけディスプレイをオンにするMMM-PIR-Sensor-Liteというモジュールがある。入れてみたんだが、私の環境ではどうもうまく動かない。私のディスプレイはMIPI DSIなので、それが原因かもしれない。HDMI接続のディスプレイならうまくいくかもだ。(動きました)。それから台座もプリントするかな(作りました)。
MagicMirror2の停止と再起動
起動
pm2 start all
停止
pm2 stop all
再起動
pm2 restart all
まとめ
センサーのほかに問題があるとしたら価格(汗)ディスプレイが約1万6000円。ラズパイ本体が約1万7000円(8GB)。3万3000の時計である。時計に8GBはオーバースペックだろ。
はらへった。
